工程案例
【摘要】我國國家電網發展快速，其技術內容也逐漸豐富，現如今變電運維技術正在朝 智能化方向發展進步，它所構建的變電運維智能化體系結構內容也相當豐富，在本文 中就淺談了國內變電站管理工作中的變電運維現狀，對其變電運維中的智能化體系結 構、技術特點、技術管理以及技術應用中所面臨的諸多主要問題進行了逐一分析。
【關鍵詞】變電站；綜合自動化；無人值守
1我國變電站管理工作中的變電運維技術應用現狀
變電站作為我國國家電網的重要組成部分，其在電力行業發展方面起到關鍵作 用。但是，變電站管理工作中經常會遇到變電運維技術應用問題，這就說明了傳統變 電運維技術在應用方面表現不佳。而現如今，在加變電運維智能控制模式后，其技 術應用逐漸得以優化，變電控制與分配逐漸到位，變電運行指示轉交變電站技術操 作流程也逐漸自然化。相比之下，控制中心監管與傳統變電站管理模式相比而言在 技術應用管理方面更加具有優勢，它能夠從智能管理模式應用方面實現信息收集流 程優化，分析并整理提出更多技術內容，真正建立智能變電站管理模式，保證管理 部門測量中心、管理發哪位都能等實現控制與模擬優化，有效提升變電運行有效管 理模式。它主要針對測量、調節中心實現科學合理管控，它所追求的模擬自動化水 平相對較高，它可有效提升變電運行整體速度與電能傳遞效率。 2我國變電站變電運維技術中的智能化技術體系結構與技術特征
2.1 智能化技術體系結構
我國變電站在變電運維技術應用方面相當廣泛深入，就當前的智能化變電站技術 應用體系內容已經相當豐富，它包含了過程層、間隔層以及站控層。其中過程層中內 容豐富，有變壓器、斷路器、電流互感器以及隔離開關等等設施，它們被共同稱之 為智能化技術的一次性元件總成。在間隔層中則包含了二次設備層，二次設備層具 體內則包含了保護層、測控裝置層以及監測層；站控層中通信系統與控制系統技術 內容豐富，二者共同負責系統中的所有高級智能管理設施，主要可完成某些智能化 技術操作，可實現對設備的有效監控過程，另外數據搜集與信息交互方面也有一定 輔助作用。
2.2 智能化技術應用特征
智能化技術在變電運維技術應用中存在諸多技術特征，具體來講包含以下兩點： 首先，智能化技術在技術應用方面相對較強，擁有相當廣泛的技術監測范圍，可 基于不同技術應用特點實現智能化技術應用，將技術應用內容完全貫穿于變電運維 系統中。該技術相比于傳統中的監測系統而言其技術覆蓋范圍相對較廣，其針對變 電站不同方面的信息資料監測到位，且能夠?qū)彝ビ秒姞顩r進行深度檢測，保證智 能化技術應用到位。 其次，智能化技術的實時監測運行狀態擁有較為穩定的技術控制表現，相比于 傳統變電站總線基礎技術其在監測方向把握方面并不單純依賴單向，而是擁有多向技 術，其智能化變電運維技術體系希望能夠有效克服傳統系統技術應用難題，在監測系 統應用方面更加追求技術應用快速性、智能性以及雙向?qū)崟r(shí)性，而且它特別突出對人 性化技術的管理優化，這就在一定程度上實現了對變電設備運行過程的全方位監督， 國網寧德供電公司繆健鋒 淺談變電運維技術中的智能化技術 · 169 · ELECTRONICS WORLD·技術交流 保證對變電系統中的其它安全隱患內容進行全面預測，做好 預警提示技術保障。 結合智能化技術應用的兩點特征，它就能夠?qū)崿F(xiàn)對變電 站變電運維技術的合理化調整與應用優化，確保變電系統在 技術應用、控制與自動化模擬方面都能做到面面俱到，大幅 度提高變電運維的整體速率。
3 我國變電站變電運維技術的智能化技術應用實踐
目前我國變電站在變電運維技術應用方面相當深入，其 技術研究也頗為全面。在智能化技術應用實踐方面，主要圍 繞以下3點來談。
3.1 信息保障體系的技術要求提出
要圍繞變電運維中所談到的三個層次進行分析，主要 希望優化信息網絡技術應用內容，結合電網需求構建信息 網絡技術體系，并加以完善健全。而針對電網建設中的所 有信息保障基礎內容分析需要更加深入，確保信息技術支 持背景下的電網建設、變電運維水平調整到位。基于此， 就構建了良好的信息傳輸與訪問技術途徑，不過其系統管 理完善度還尚且不足，這主要是因?yàn)樾畔⒎蛛x、數據不對 稱所致。為解決這一問題，還需要結合實際運行過程對信 息保障體系技術內容進行分析，了解其實際運行過程中可 能存在的各種問題。
3.2 智能互感器保護反應的分析
要針對電子互感器的信息傳輸與交換器測控裝置內容進 行分析。具體來講就是要在智能互感器的中間單元中設置自 動化合并環節，結合大量中間環節建立一般智能互感器，分 析數據傳送時間中的數據增加內容，同時對智能變電系統終 端的保護處理內容進行分析，相應延長數據處理內容。相比 于傳統變電站，它需要結合智能互感器的智能終端、光纖數 據傳輸合并單元進行分析，并合理處理該合并單元延時性特 征，確保其延時延長時間大約控制在6.5～7.5ms左右。在研究 智能互感器保護反應過程中，需要對其表現相對偏差的安全 穩定性特征進行分析，著重分析電網系統建設過程，并對變 電設備中的嗎有些應用技術穩定性與安全性內容進行研究分 析，保證智能化變電維護技術應用到位。在針對其安全性問 題進行分析過程中，需要采用到點對點信息溝通模式，結合 局域網內部IED信息進行統一處理優化，保證數據資料采集 科學合理，防護到位。再一點就是對變電系統運行中所產生 的一切負面信息內容進行分析，保證變電系統中的IED模塊 能夠?qū)崿F(xiàn)點對點對接，為系統建立內部將個點。該將個點就 主要基于IED疾控體系實現變電系統安全保障，以此來追求 實現對軟件信息安全性的有效突出，解決傳統系統中變電運 維技術安全性表現較差的現實問題。 再者，要解決它的穩定性偏差問題。這其中采用到了有源電子互 感器，主要對它所配備的有源電子元件進行分析，了解其系統穩定性影 響變化問題，結合光學互感器對外界條件干擾內容進行分析，保證其光 纖、玻璃連接穩定性表現到位。在該過程中，還需要對它的高壓電子互 感器運行過程進行分析，主要是分析其過程受到電磁場輸送路徑所帶來 的諸多影響，了解其信號傳送所產生的負面作用，避免出現波段急畸形 變化，對波的不穩定性結果進行分析。結合這一問題，可采取科學管理 措施對系統中的不同應用模塊進行針對性保護。
3.3 智能化繼電保護校驗技術的分析
要對智能化繼電保護校驗技術進行分析，通過光纖首先完善信息輸 送過程，然后基于一般光纖通信對其變電運維一次設備內容進行分析， 并采集數據資料進行就地?cái)?shù)據轉化，為未來的數字化傳輸方式提供優良 技術條件。再一方面，需要對保護裝置數據接收內容進行分析，利用網 絡信息接收繼電保護功能對網絡信息內容進行傳輸，確保數字保護背景 下測試方法應用到位，追求實現規范制度嚴格化操作。在關鍵技術設備 應用方面主要采用到了保護測試儀，該保護測試儀可能實現單對單、單 對多兩種模式，同時采用兩條光纖網線，對保護測試儀器進行長距離連 線，快速完成各項測試工作。在進行組合系統改造過程中，需要重點分 析電流與電壓兩點技術內容，確保二者在變電系統中絕對穩定，成為穩 定技術基礎。為有效滿足電子式互感器與合并單元的實際運行要求，需 要基于220kV智能變電站負荷重要性進行分析，有效提升其內部供電可靠 性，滿足系統改造技術要求。再者就是要采用到電磁式互感器配合合并 電單元組合模式，有效強化針對電流回路問題的判斷，減少互感器二次 回路所發生的故障問題，保證設備安全穩定運行到位。
3.4 智能化二次系統技術加入的分析
為了追求智能化變電運維二次系統構建，凸顯其技術優勢、保證 技術應用時間點有序推進、穩定操作、控制效率提升，還需要考慮加 入二次系統，對數據采集與材料效率提高做好預先準備。該二次系統 是具有低段控制功能特性的，它能夠有效提升變電站的整體智能化運 維水平。在運用主動引導智能設備研制技術過程中，主要是對智能化 變電運維技術進行豐富，它其中就主要運用到了10kV小車式常規開關 柜技術、SF6氣體母線絕緣體技術等等，這些技術都能夠與智能化二次 系統技術終端聯系起來，保證做到智能單元合并一體化操作，確保數 字化技術也能融入其中，集中實現變電運維技術操作優化，為系統管 理與運營建立側重點。通過智能化二次系統技術，它能實現對系統中 智能終端設備的有效引導與研制，而并非是傳統系統中對技術內容的 被動選擇操作。
4安科瑞變電所電力運維云平臺介紹

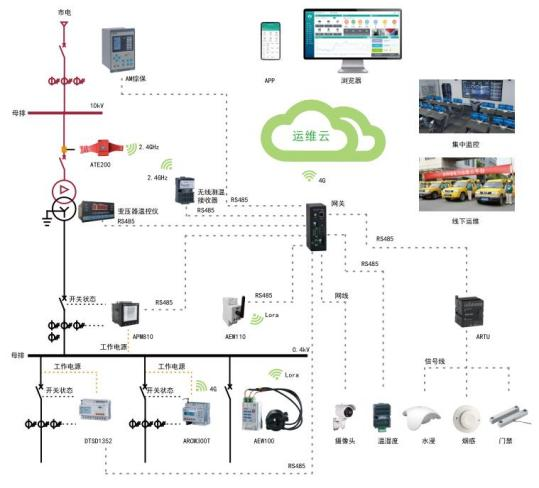

4.1云平臺架構
我司的運維平臺綜合運用綜合保護裝置、多功能電力儀表、母排及線纜測溫裝置、變壓器溫控儀、視頻攝像頭、水浸煙霧、溫濕度、門磁等多種傳感器統一接入變電所現場的邊緣計算網關，經邊緣計算網關將數據封裝、壓縮、加密后上傳至云平臺。實時集中監測所有變電所用電情況、統一調度運維巡檢安排，線上線下聯動；實現用戶側變配電所的24小時無人值守，監測各配電回路運行狀態，即時定位故障，降低安全風險。通過手機APP下發運維任務到指定人員手機上，并通過GPS跟蹤運維執行過程。將企業集團/高等院校內廣泛分布的變電所集中統一管理，提高運維效率、提高故障響應速度，即時發現運行缺陷并做消缺處理。為售電企業提供電能集抄服務，即時掌握用戶用電量情況，避免偏差考核；響應泛在電力物聯網的政策，增加客戶粘性，為后期的增值服務開展做準備。

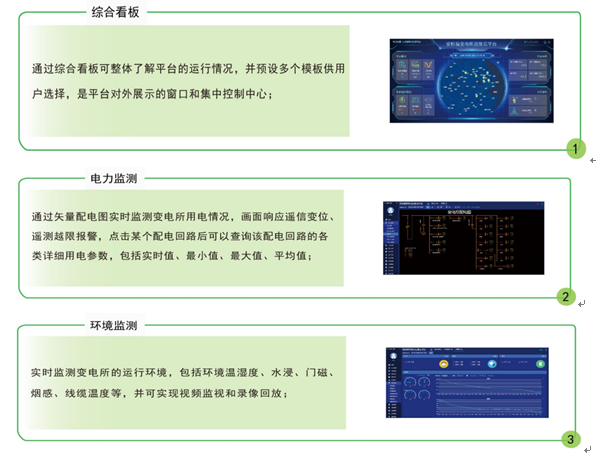

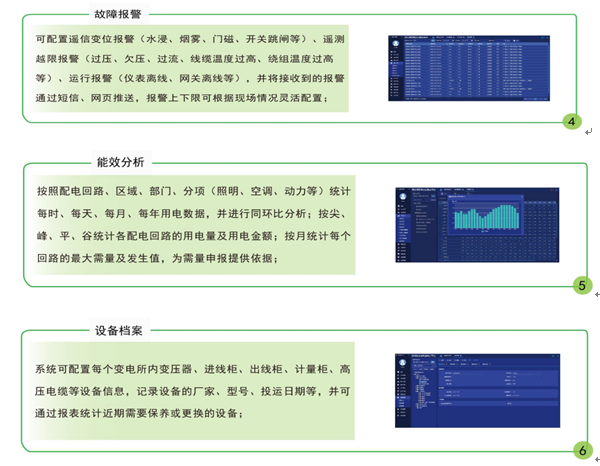

4.2平臺功能

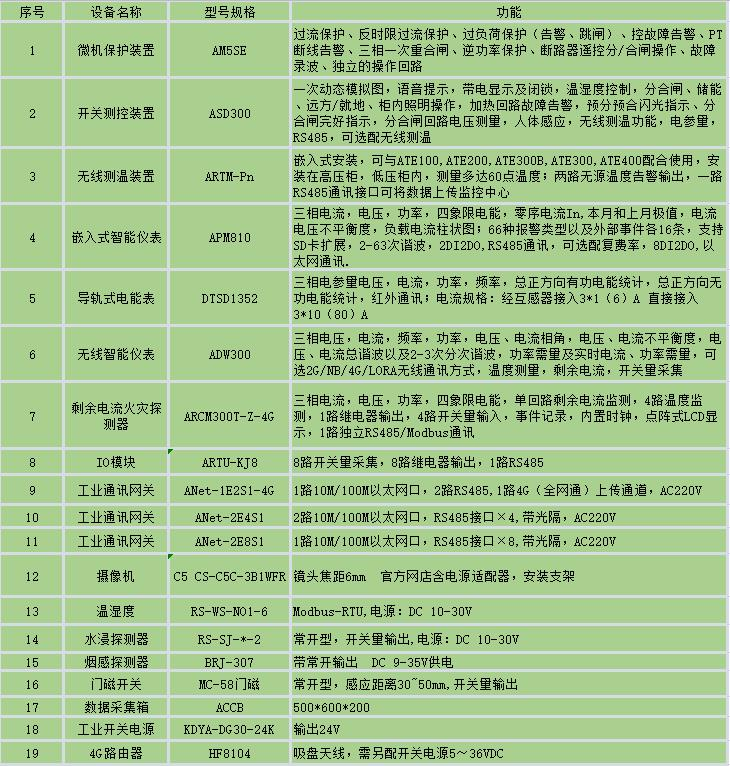

4.3平臺配置方案
4.4平臺價值
為電力運維企業提供線上運維服務平臺，實時集中監測所有變電所用電情況、統一調度運維巡檢安排，線上線下聯動。將企業集團/高等院校內廣泛分布的變電所集中統一管理，提高運維效率、提高故障響應速度；響應泛在電力物聯網的政策，增加客戶粘性，為后期的增值服務開展做準備；售電企業提供電能集抄服務，即時掌握用戶用電量情況，避免偏差考核
5結束語
總而言之，基于智能化技術的變電運維技術應用具有較好的發展前景，它的技術應用范圍會越來越廣。而在技術層面上實現自動 化、智能化技術優化，其關鍵還在于基于信息網絡為智能化技術應用提 供有效保障，確保有效提高操作人員的技術操作水平與整體技術運用素 養，爭取采用更加科學、人性化的方法對變電運維技術及其系統進行有 效改造，提高我國電網整體運維水平與運維效率。
參考文獻
[1]繆健鋒.國網寧德供電公司.淺談變電運維技術中的智能化技術.
[2]安科瑞企業微電網設計與應用手冊.2020.6版
